دستورالعمل : تعويض لنت ترمز ديسكي

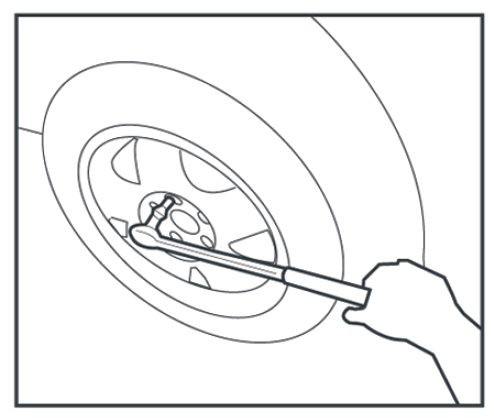

1-شروع کنید
ابتدا پیچ های چرخ را شل کرده خودرو را توسط جک بلند کنيد و به وسيله ترمز دستي و گذاشتن مانع پشت چرخ ها به خوبي مهار کنيد. چرخها را با آچار چرخ باز کنيد.
درصورت وجود سيستم ABS آنرا جدا و پس از اتمام کار مجدداً وصل کنيد.
بيش از حد پيچاندن پیچ و مهره هاي چرخ یکی از شايع ترين عوامل تاب برداشتن ديسک چرخ مي باشد.

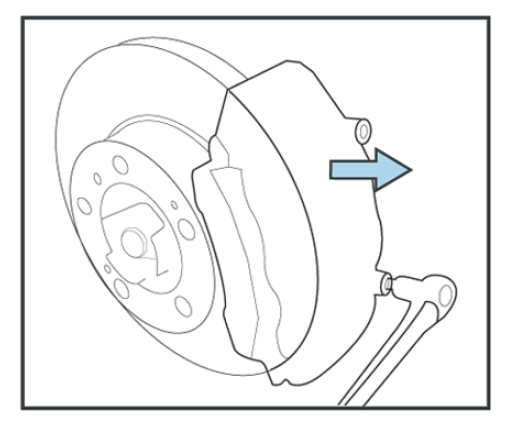

2-کالیپر ترمز را جدا کنید
هميشه کاليپر را بررسي کنيد تا نشت روغن يا اثري از خرابي در آن نباشد.
کاليپر را توسط يک سيم يا وسیله ديگري به خودرو وصل و مهار کنيد تا وزن آن به شيلنگ ترمز فشار نياورد.

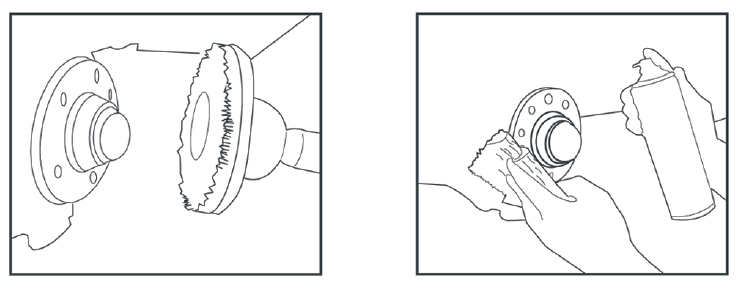

3-توپی چرخ را تمیز کنید
ديسک چرخ را باز کنيد و زنگار تشکيل شده روي محلهاي تماس توپي و ديسک چرخ را کاملاً پاک کنيد. زنگار سطوحي که در تماس با قسمتهاي ديگر نيستند را به وسيله محلول پاک کننده مخصوص ترمز تميز کنيد. (هرگز از محلولهايي که حاوي مواد نفتي هستند استفاده نکنيد)

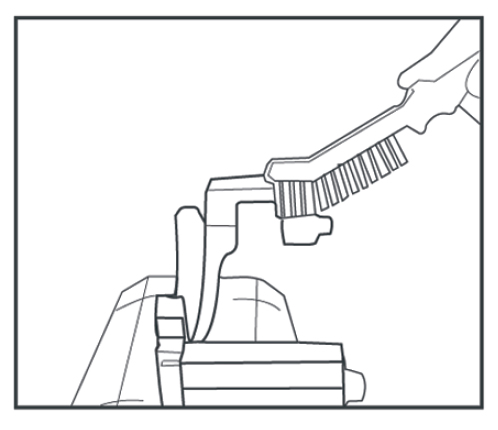

4-کالیپر را تمیز کنید(1)
پس از جدا کردن کاليپر، زنگار و رسوبات را از پايه هاي کاليپر پاك کنيد، فراموش نکنید محل تماس کاليپر با لنت ها نیز باید تمیز شود.

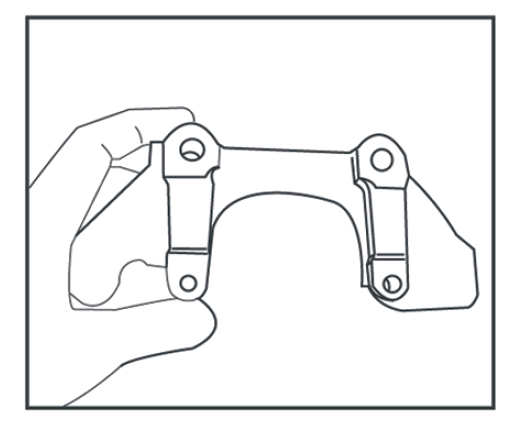

5-کالیپر را تمیز کنید(2)
مجموعه پايه کاليپر تا نقاط اتصال سگدست فرمان را تميز کنيد.

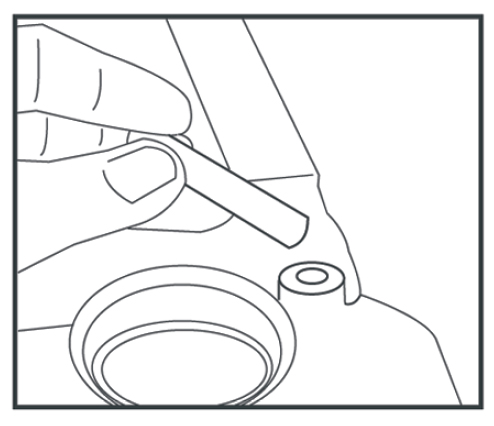

6-پیچ های راهنمای حرکت کالیپر را روانکاری کنید
از روانكارهايي با تحمل حرارت بالا براي روان کاري پيچهاي راهنماي حرکت کاليپر استفاده کنيد.
فراموش نکنیم که پیستون ها و واشرهای آب بندی نیز باید بازبینی شوند و در صورت لزوم تعویض گردند.

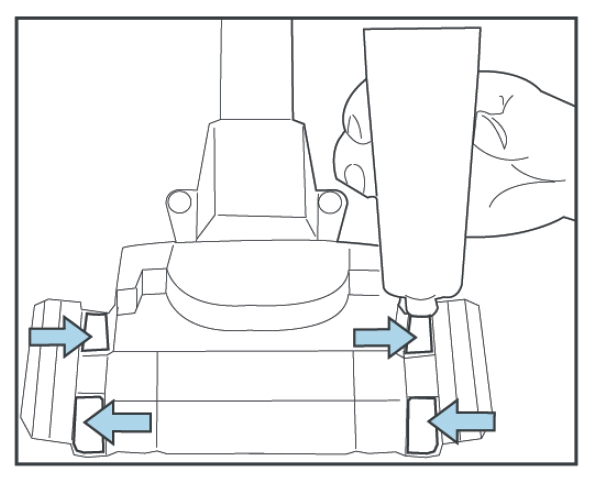

7-سطوح راهنمای لنت و پایه کالیپر را روانکاری کنید
سطوح راهنماي تميزشده روي پايه کاليپر را گريس کاري نمائيد.
توجه: باید از گریس مقاوم به درجه حرارت بالا استفاده نمود.

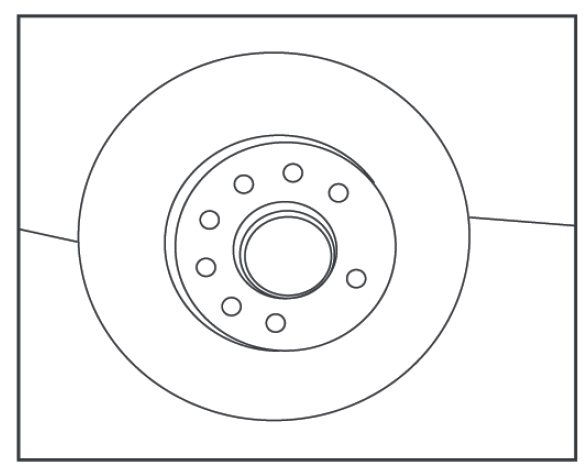

8-دیسک چرخ را سوار کنید
ديسک چرخ را بررسی کنید و پس از اطمینان از سالم بودن، آنرا به توپی وصل کنید.
- برای جلوگیری از زنگ زدگی دیسک های نو، آن را به مواد روغنی یا موم آغشته می کنند لذا قبل از نصب آنها را تمیز کنید.

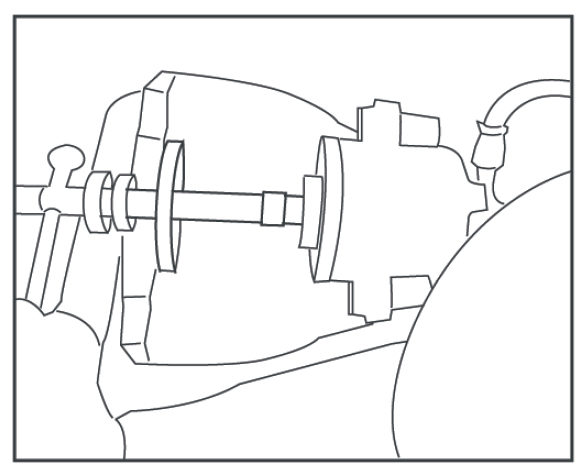

9-پیستون کالیپر را به عقب بکشید
براي اجتناب از گير کردن يا تاب برداشتن پيستون، هميشه آن را توسط ابزار مناسب به عقب بکشيد. تا برای نصب آماده باشد.
توجه: هنگام عقب کشیدن پیستون حتماً مراقب سرریز شدن روغن ترمز از مخزن پمپ ترمز باشید.

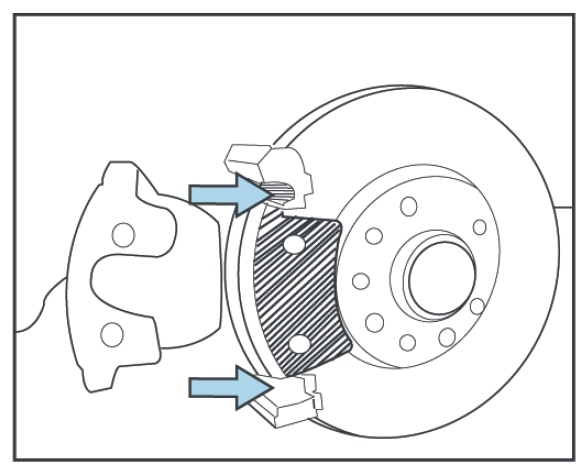

10-لنت های ترمز را نصب کنید
نقاط برخورد لنت با ميله هاي راهنما را گريس کاري کنيد و سپس لنت ها را در جای خود نصب نمایید.
توجه: از لمس سطح لنت با انگشتانتان بپرهيزيد. چربی دست شما می تواند سطح لنت را روغنی کند.

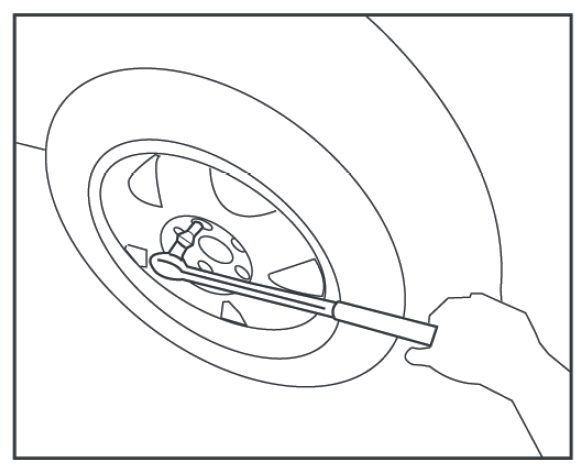

11-کالیپر را دوباره متصل کنید و چرخها را ببندید
کالیپر را نصب نمایید و پس از اطمینان از انجام تمام مراحل، چرخ ها را ببندید.
- بهتر است از آچار چرخ «تُرکمتردار » استفاده کنید، در غیر این صورت مراقب باشید پیچ و یا مهره چرخها را بیش از اندازه سفت نکنید.
پس از اتمام کار نکات زير را فراموش نکنيد:
الف. سازگاري ديسک چرخ نو:
هرگاه لنت ترمز وديسک چرخ نو نصب مي کنيد، مدت زماني طول مي کشد تا اين دو بخش کاملاً با هم سازگار شوند. در اين مدت لنتها وديسک ها بايد به دور از فشارهاي گرمايي باشند. اگر ديسک ها در معرض دماي متوسط اما در تعداد دفعات بيشتر ترمزگیری قرار گيرند و بعد خنک شوند، فلز آنها با محيط طبيعي سازگار شده و مستحکم تر مي شود.
ب. در استفاده از گریس دقت کنید
استفاده زیاد از گریس، در محل های غیرضروری باعث چرب شدن سطوح لنت ترمز و دیسک چرخ و یا کاسه چرخ خواهد شد.
دستورالعمل : تعويض لنت ترمز کفشکی
گام اول
چرخها را باز کرده و کاسه ترمز را به وسيله روانكارها و استفاده از چکش بيرون بكشيد.
برای بیرون آوردن کاسه ترمز، آزاد کردن ترمز دستی لازم است.
گام دوم
تمام قسمتهاي ترمز را بازرسي کنيد تا پوسيدگي يا نشت روغن نداشته باشد. سپس همه قسمتها را، با پاک کننده مخصوص قطعات ترمز بشوييد.
گام سوم
وقتي روي ترمز يک سمت کار می کنيد، سمت ديگر را به عنوان راهنما سرهم شده باقي بگذاريد. کار را با جدا کردن فنرهاي بازگرداننده شروع کنيد.
گام چهارم
قلاب محرک را از پين لنگري و کفشک دوم رها کنيد.
گام پنجم
مجموعه فنرهاي کنترل کننده را باز کنيد. (ابزار مخصوصي براي تسهيل اين گام وجود دارد.)
گام ششم
مجموعه فنرها را برداريد.
گام هفتم
تنظيم کننده را برداريد و ضمناً دقت کنيد که روي آن به کدام سمت است و سپس ضامن ترمز دستي را جدا کنيد. تنظيم کننده را تميز کنيد دندانه هاي آن را با گريس مقاوم در حرارت بالا روانکاري کنيد.
توجه داشته باشید که حداقل گریس را استفاده نمایید و مراقب سطوح لنت ترمز و اطراف آن باشید که روغنی و چرب نشود.
گام هشتم
در صورت لزوم اهرم يکي از کفشک ها را جدا کرده و کفشک هاي کهنه را برداريد.
گام نهم
طبق را با پاک کننده مخصوص قطعات ترمز تميز کنيد و زنگار آن را با سمباده بردارید.
گام دهم
براي نصب کفشک هاي جديد عکس روند پياده کردن را انجام دهيد و مراقب باشيد سطح لنت ترمز و کاسه ترمز تمیز بماند.
گام یازدهم
کاسه ترمز را در جای خود قرار دهید. کفشک ها توسط پیچ تنظیم کننده جمع می شوند و کاسه ترمز به راحتی در جای خود می نشیند.
نکته ها:
1-بررسي ترمز را با بلند کردن ماشين توسط جک و مهار کردن آن روي سه پايه جک و باز کردن چرخ شروع کنيد. نکات ايمني را رعايت کنيد و به دليل امکان وجود هرگونه ماده مضر و گرد و غبار استفاده از ماسک بهداشتي توصیه می شود.
2- با يک تکه گچ روي کاسه ترمز و توپي علامت بگذاريد تا بتوانيم کاسه ترمز را دوباره همانجا نصب کنيم. اطمينان حاصل کنيد که ترمز دستی آزاد است.
3-براي تسهيل در اين کار بسته هاي ابزار مخصوص ترمز در دسترس است و می توان تهیه کرد. با وجود اين انجام اين کار توسط ابزار دستي ساده نیز میسر است.
4-برای اطلاعات بیشتر به دفترچه راهنمای تعمیر خودروی خود مراجعه کنید.
